Архитектура ММС

На рис. 6.4 представлена архитектура ММС.

Диспетчер оснасток (Snap-in Manager) дает системному администратору или разработчику оснасток возможность добавлять, удалять или изменять оснастки. Кроме того, Диспетчер оснасток позволяет системному администратору определить, является ли некоторая оснастка изолированной или зависит от других оснасток.

Диспетчер оснасток сохраняет произведенные установки в виде инструмента или документа (файл с расширением msc). Пользователь определенного инструмента взаимодействует с, элементами, которые находятся в верхней части рисунка (файл *.msc и элементы пользовательского интерфейса). Разработчики и администраторы работают с элементами, показанными в нижней части рис. 6.4 (Диспетчер оснасток и оснастки Просмотр событий и Маршрутизация и удаленный доступ).



При загрузке документа ММС инициализируется одна или несколько оснасток, как показано на рис. 6.5.

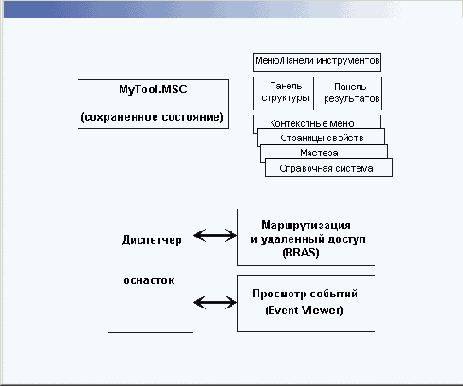

Рис. 6.4. Модель ММС — инструмент консоли (файл *.msc взаимодействует с диспетчером оснасток для извлечения оснасток и представления элементов пользовательского интерфейса)
Рис. 6.5. Когда пользователь открывает файл ММС, загружаются оснастки и генерируется пользовательский интерфейс

Данные оснастки объединены для создания пространства имен — набора узлов, которые отображаются в виде дерева на панели структуры. Пространство имен является главным деревом, которое показывает возможности инструмента. Пространство имен может включать все Управляемые объекты

сети — компьютеры, пользователей, группы и т. д. Пространство имен содержит объекты, средства просмотра и задачи. Дочерние окна ММС представляют собой средства просмотра главного пространства имен.
