Пример маршрутизации с вызовом по требованию

В этом разделе показано, насколько сложна (но элегантна!) маршрутизация с вызовом по требованию. На рис. 20.7 изображена конфигурация гипотетической маршрутизируемой сети, рассмотрим ее подробно.

Офис в Москве имеет компьютер, работающий под управлением Windows XP Server, который функционирует в качестве сервера удаленного доступа и маршрутизатора с вызовом по требованию. Все компьютеры в офисе в Москве соединены с сетью 173.75.73.0 (маска подсети 2,55.255.255.0). Маршрутизатор в Москве (далее называемый Маршрутизатором 1) имеет модем, соединенный с портом СОМ1, а номер телефона, к которому подключен модем - (095)123-4567.

Санкт-петербургский офис имеет компьютер, работающий под управлением Windows XP Server, который функционирует в качестве сервера удаленного доступа и маршрутизатора с вызовом

по требованию. Все компьютеры в санкт-петербургском офисе соединены с сетью 173.75.72,0 (маска подсети 255.255.255.0). Санкт-петербургский маршрутизатор (далее называемый Маршрутизатором 2) имеет модем, соединенный с портом COM2, а номер телефона, к которому подключен модем — (812)765-4321.

Пользователь компьютера с IP-адресом 173.75.73.5 должен иметь возможность соединиться по запросу с пользователем на компьютере с IP-адресом 173.75.72.10 и наоборот.

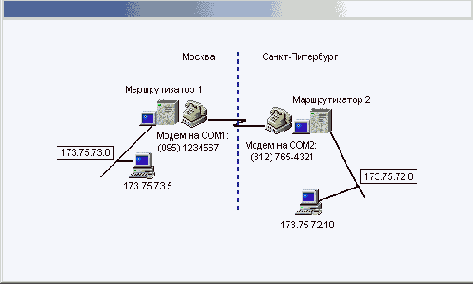

Рис 20.7. Пример маршрутизации с вызовом по требованию

Примечание

Этот демонстрационный пример описывает ручную конфигурацию маршрутизации с вызовом по требованию. Однако настоятельно рекомендуется использовать Мастер интерфейса вызова по требованию (Demand Dial Interface Wizard), чтобы автоматизировать процесс конфигурации. Этот мастер выполняет все шаги конфигурации, описанные ниже, кроме создания статического маршрута.
