Сценарий с несколькими маршрутизаторами
На рис. 20.3 показана более сложная конфигурация маршрутизации.
 |
|

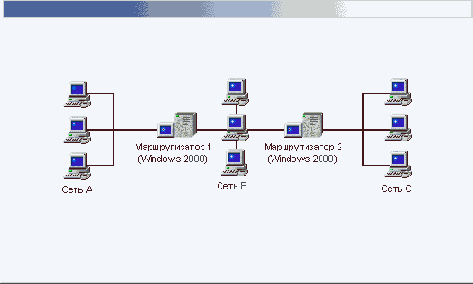

Рис 20.3. Сценарий с двумя маршрутизаторами и тремя сетями
|
В этой конфигурации имеются три сети (Сети А, В, и С) и два маршрутизатора. Маршрутизатор 1 находится в Сетях А и В, Маршрутизатор 2 — в Сетях В и С. Маршрутизатор 1 должен сообщить Маршрутизатору 2, что Сеть А может быть достигнута через Маршрутизатор 1, а Маршрутизатор 2 должен сообщить Маршрутизатору 1, что Сеть С может быть достигнута через Маршрутизатор 2. Эта информация автоматически сообщается с помощью протоколов маршрутизации, например RIP или OSPF. Когда пользователь В Сети А хочет установить соединение с пользователем в Сети С, компьютер пользователя в Сети А передает пакет на Маршрутизатор 1. Маршрутизатор 1 затем передает пакет Маршрутизатору 2. Маршрутизатор 2 далее передает пакет компьютеру пользователя в Сети С.
